Übersicht über Glasfaser Typen / Klassen
Nachfolgend eine Tabelle für die verschiedenen Fasergüten und deren Reichweite in Netzwerk Umfeld. Alle Angaben ohne Gewähr, da Angaben sich je nach Hersteller und Wellenlänge abweichen können.
| Fasertyp | ||||||
| Multimode | Singlemode | |||||
| Durchmesser | 62.5/125μm |
50/125μm
|
50/125μm
|
50/125μm
|
50/125μm
|
9/125μm
|
| Fasergüte/ Farbcode |
OM1
|
OM2
|
OM3
|
OM4
|
OM5
|
OS1 / OS2
|
| Farbe |
Orange
|
Orange
|
Aqua
|
Violett
|
Grün
|
Gelb
|
| Einführungsjahr |
1989 | 1998 | 2002 | 2009 | 2014 | |
| Übertragungsrate ↓ |
||||||
| 100 Mbit/s | 2km | 2km | 2km | 2km | 2km | 10km |
| 1 Gbit/s | 275m | 550m | 550m | 1km | 1km | 10-40km |
| 10 Gbit/s | 30m | 80m | 300m | 550m | 550m | 10-40km |
| 40 Gbit/s | 100m | 125m | 440m | 10-40km | ||
| 100 Gbit/s | 70m | 100m | 150m | 10-40km | ||
LWL Steckertypen und Einsatz
Nachfolgend stellen wir Ihnen eine Auswahl der gängigsten Steckertypen bei LWL Glasfaserverbindungen vor.
Die Information des gewünschten Steckertyps ist für alle Projekte von hoher Bedeutung, da viele Kunden ihre bereits vorhandenen LWL Patchkabel weiter benutzen möchten.
LC Stecker
Abbildung zeigt die Ausführung in Multimode OM4 (erika-violett) als Duplex Variante mit aufgestecktem Duplex-Clip. Der Clip ist abnehmbar
Häufiges Steckerinterface bei aktiven Komponenten (Switch, LWL-Konverter etc.)
Ermöglicht hohe Packungdichte an 19″ Feldern oder anderen Abschlussboxen (bis zu 96 Fasern auf 1HE im 19″ Rack)
SC Stecker
Die Abbildung zeigt die Ausführung in Multimode OM4 (erika-violett) als Duplex Variante mit aufgestecktem Duplex-Clip. Der Clip ist abnehmbar
Gängiger Steckertyp bei aktuellen Installationen

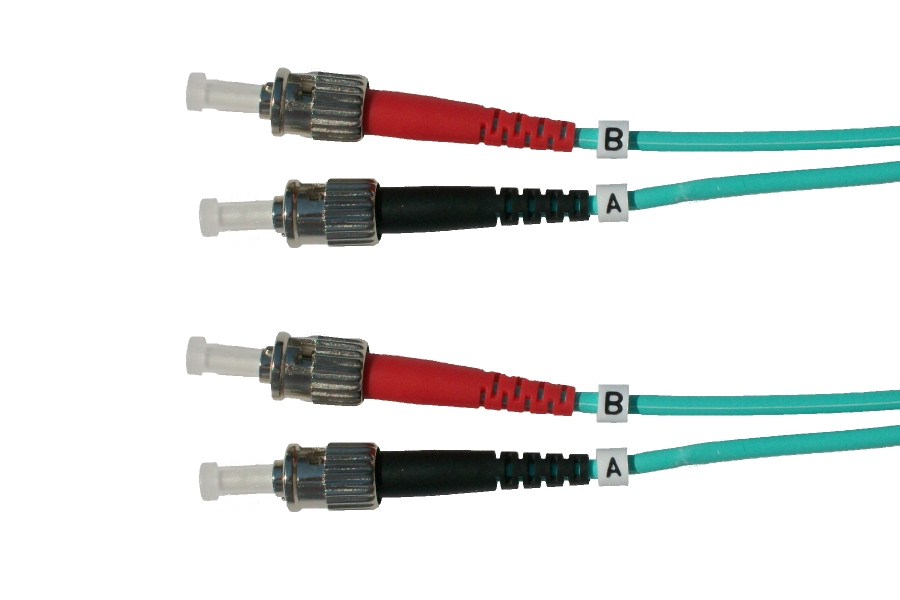

ST Stecker
Abbildung zeigt die Ausführung in Multimode OM3 (aqua)
Gängiger Steckertyp bei älteren Installationen.
Wird häufig im Industrieumfeld eingesetzt. Bajonett-Verschluss sichert den Stecker fest in der Kupplung. Durch Dreh- und Ziehbewegung wieder zu lösen. Dieser Stecker wird bei älteren Anwendungen auch als BFOC bezeichnet. Kommt unter anderen häufig bei Siemens Profibus-Systemen an den sogenannten OLMs zum Einsatz.
MTRJ Stecker
Abbildung zeigt die Ausführung in Multimode OM1 bzw. OM2 (orange)
Älteres Steckerinterface, wird heute nicht mehr verwendet.

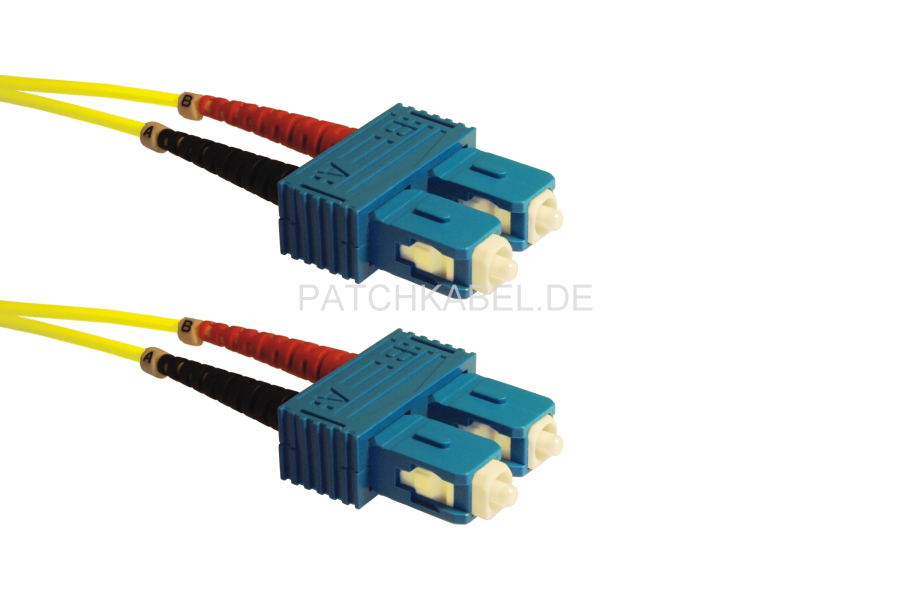

SC (PC) Stecker
Abbildung zeigt die Ausführung in Singlemode 9/125 OS1/2 als PC Variante. Dies bedeutet, dass die Steckerendfläche plan geschliffen ist. Der Stecker ist in diesem Fall blau.
Auch als APC Variante mit schräg geschliffener Steckerendfläche erhältlich (8°). Der Stecker ist dann zur besseren Unterscheidung grün. Durch den Schrägschliff werden die Einfügedämpfungswerte verbessert. APC wird häufig in Weitverkehrsnetzen (Telekom) verwendet.
LC (PC) Stecker
Abbildung zeigt die Ausführung in Singlemode 9/125y OS1/2 als PC Variante.
Auch schräg geschliffen (APC)
mit grünem Stecker

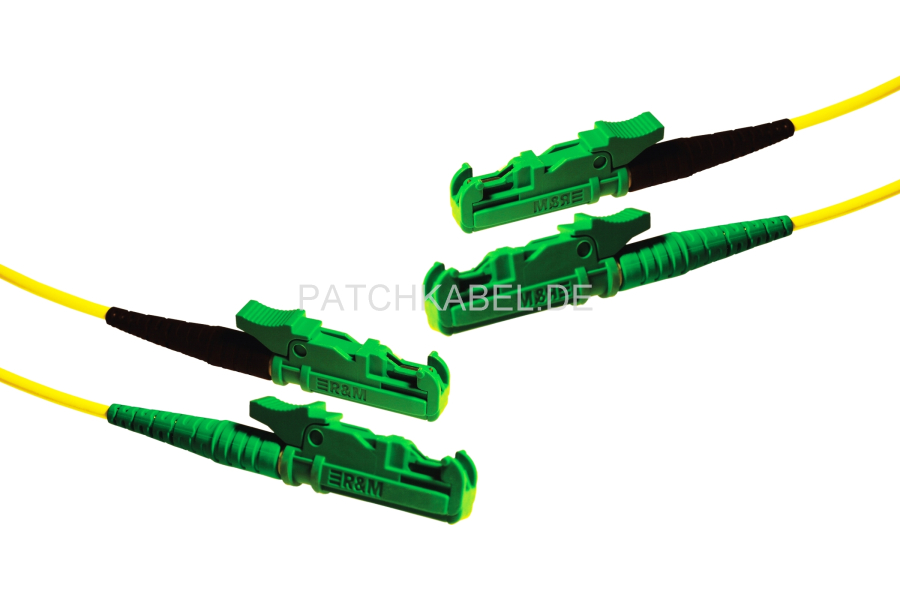

E2000 (APC) Stecker
Ausschließlich in Singlemode 9/125 OS1/2 erhältlich.
Jeder Stecker ist mit einer eindeutigen Seriennummer versehen.
Hersteller des E2000(APC)-Steckers: H&S, R&M und Diamond.
Selbstverschließende Endfläche: Steckerendfläche wird automatisch beim ziehen des Steckers aus der Kupplung durch Staubschutzkappe verschlossen.
